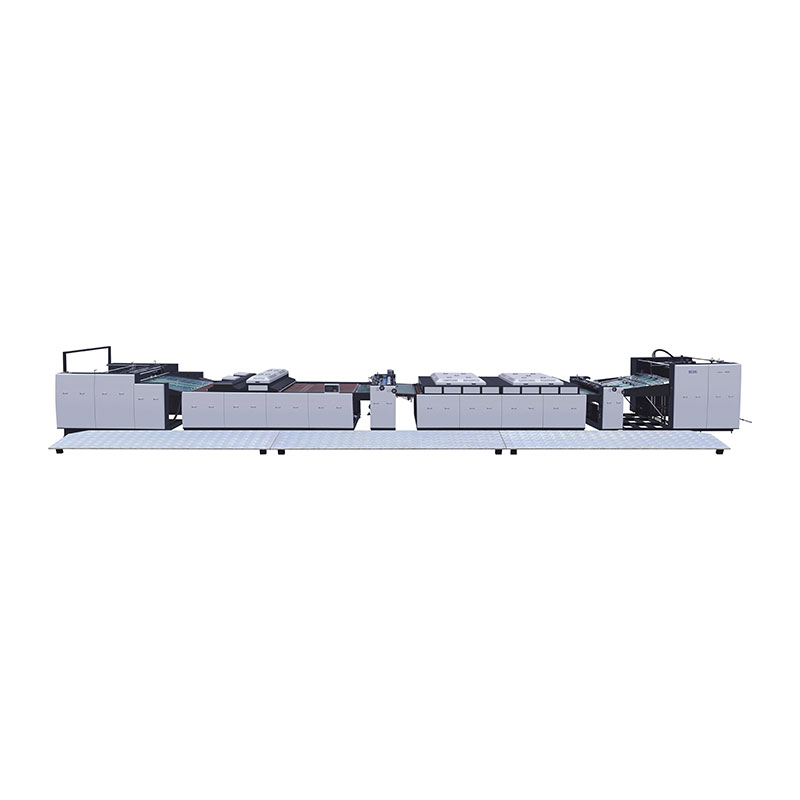

Automatyczna maszyna do powlekania w linii

Automatyczna maszyna do powlekania New Star łączy w sobie innowacyjne i praktyczne koncepcje, poprawiając jakość i jasność drukowanych produktów.

Nasz sprzęt jest łatwy w obsłudze i konserwacji. Zastosowanie interakcji ekranowej sprawia, że ​​obsługa jest bardziej intuicyjna i przejrzysta.

Przegląd najważniejszych wydarzeń

1: Obsługuje uruchamianie i przyspieszanie jednym przyciskiem na ekranie. W porównaniu z tradycyjnym sterowaniem segmentowym jest wygodniejsze i wydajniejsze w obsłudze!

2: Średnica głowicy wału do glazurowania i powlekania wynosi 55 mm, z większym łożyskiem, które jest większe niż tradycyjna specyfikacja 35 mm. Dlatego maszyna pracuje stabilniej przy dużych prędkościach, nie jest łatwa do odkształcenia, ma bardziej jednolitą powierzchnię, a sprzęt jest trwalszy!

3: Powłoka przyjmuje strukturę napędu paska synchronicznego, dzięki czemu sprzęt działa bardziej liniowo i płynnie. Nadaje się do produktów z najwyższej półki, o lepszej fakturze powierzchni!

4: Przyjęto metodę odwróconego powlekania i glazurowania trzema rolkami, która umożliwia dostosowanie grubości oleju do wymagań produktu, co daje bardziej jednolitą i delikatną powierzchnię, unikając jednocześnie niepotrzebnych odpadów!

5: Nóż powietrzny jest niezwykle łatwy w obsłudze! Dzięki dużej precyzji obie strony są ściśle dopasowane, eliminując problem pękania!

Specyfikacja

Szczegóły maszyny

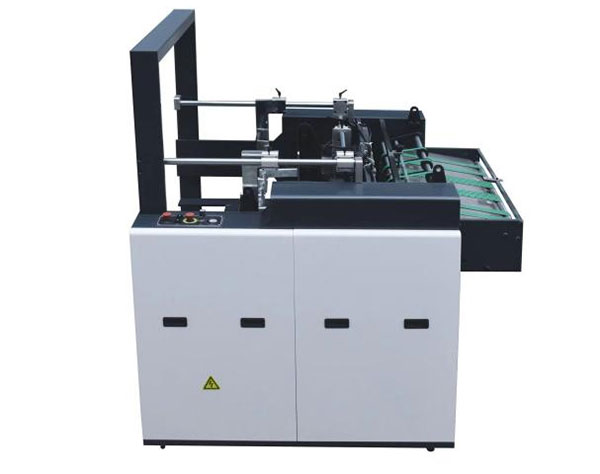

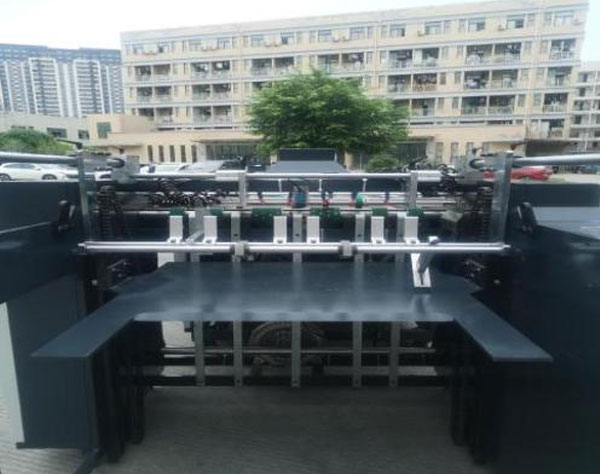

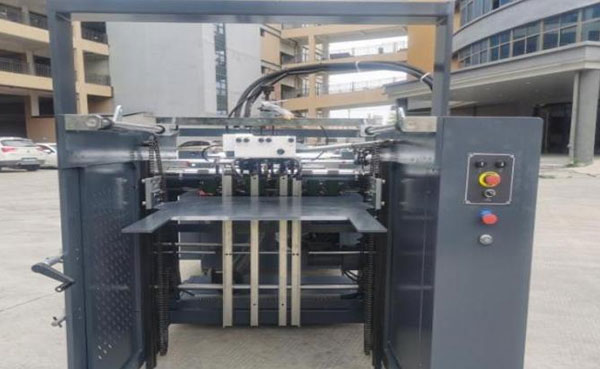

1. Podajnik automatyczny

Podajnik papieru jest ważnym elementem automatycznej maszyny do powlekania inline. Może płynniej podawać papier do urządzenia głównego, unikając zacięć.

Nasza maszyna wykorzystuje metodę ciągłego podawania papieru, która charakteryzuje się zwartą konstrukcją, wygodną obsługą, wysokim stopniem automatyzacji i wysoką precyzją podawania papieru. Główne elementy podajnika papieru obejmują mostek podawania papieru, głowicę podawania papieru, stół do układania papieru, system podnoszenia i system transmisji.

(1) Zastosuj bezolejowy system zasysania papieru z pompą próżniową;

(2) Szybki podajnik do druku offsetowego (12 000 arkuszy/godz.) zapewnia dużą prędkość i stabilną pracę!

(3) Bezstopniowa prędkość podawania papieru z konwersją częstotliwości

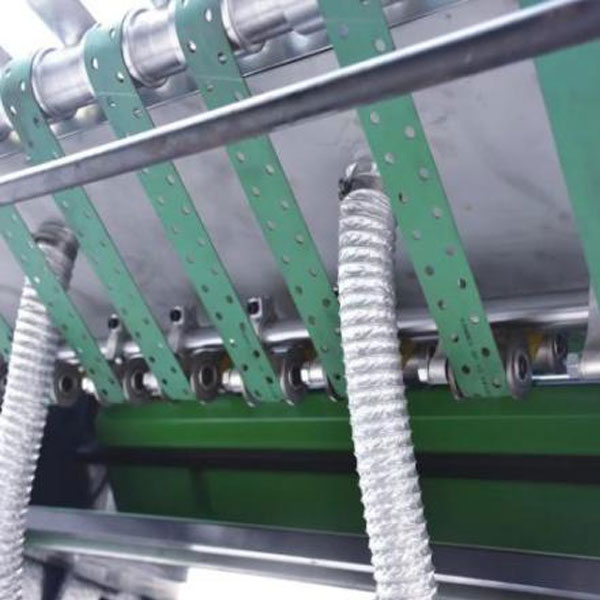

(4) Stół do podawania papieru linii produkcyjnej zasysa i pozycjonuje podciśnieniowo, aby zapewnić płynny, schludny i stabilny transport.

(5) Urządzenie zabezpieczające górną i dolną granicę stołu podawania papieru; ręczne szybkie podnoszenie;

(6) Automatyczny system podawania papieru do stołu podawania papieru;

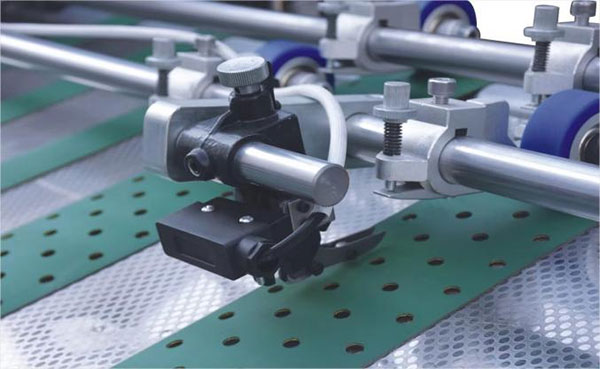

(7) Czujnik podwójnego arkusza: System wykrywania i wyłączania podawania podwójnych lub wielu arkuszy: Użyj indukcji detektora przy bezpiecznym napięciu, aby wykryć podwójne lub wiele arkuszy papieru

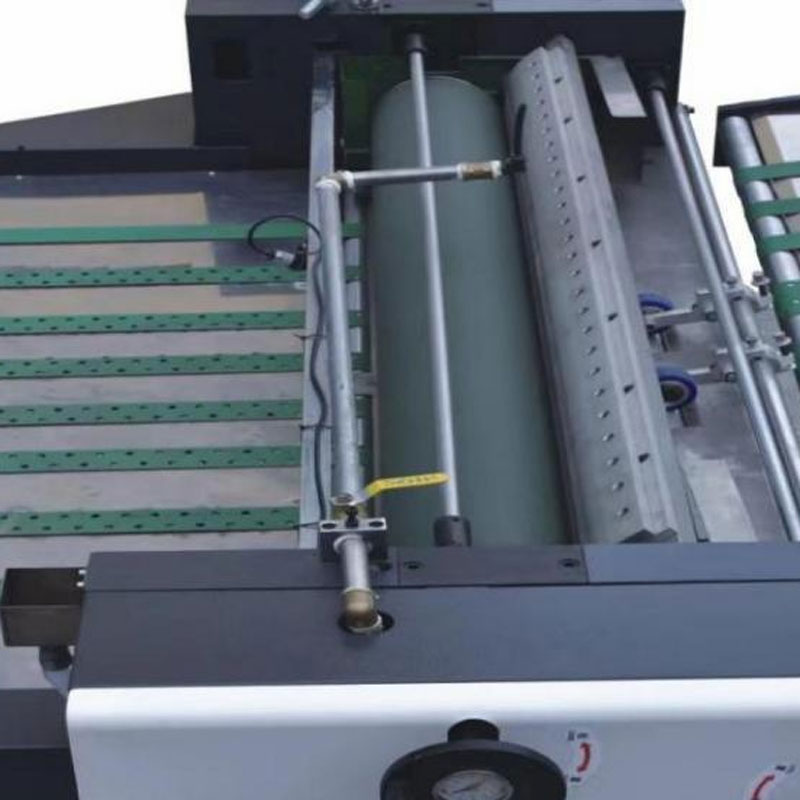

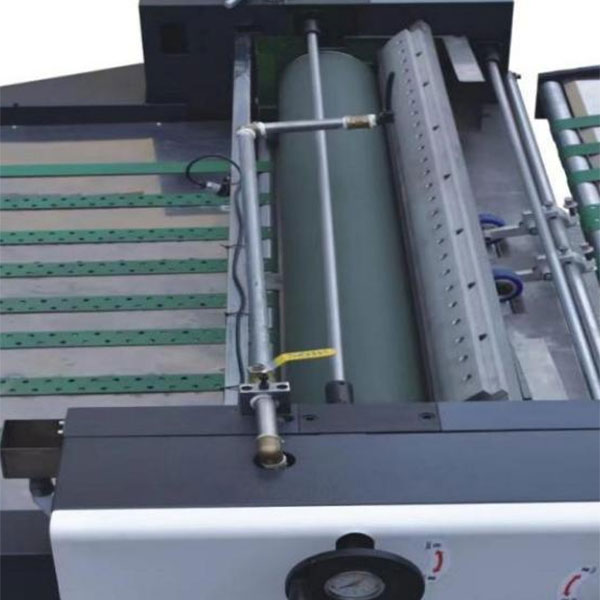

2. Głowica do powlekania olejem podstawowym (z nożem powietrznym)

Głowica podstawowa gwarantuje równomierną warstwę UV na papierze, co poprawia przyczepność farby do lakieru UV.

Podstawowa głowica powlekająca ma następujące cechy:

(1) Nałóż olej zasadowy, aby wypełnić kapilary na powierzchni papieru;

（2） Zwiększ przyczepność powłoki UV do atramentu; zmniejszyć penetrację powłoki, aby zachować czystą biel papieru;

(3) Oszczędzaj zużycie wysokiej jakości produktów naftowych, takich jak drogi olej UV, olej dotykowy i olej zastępujący film;

(4) Zdejmowany dolny skrobak, łatwy do czyszczenia i wymiany ostrza oraz czystszego skrobania

(5) Główny układ napędowy wykorzystuje synchroniczny napęd pasowy, podwójną konstrukcję odporną na ciśnienie, precyzyjną i trwałą

(6) Awaria papieru rolkowego, automatyczne zatrzymanie, automatyczny alarm.

(7) Odlewy są przetwarzane w jednym kawałku, o dużej sztywności, stabilności i trwałości!

(8) Wyposażony w bardzo czuły system noży powietrznych (opcjonalnie) odpowiedni zarówno do grubego papieru, jak i cienkiego papieru;

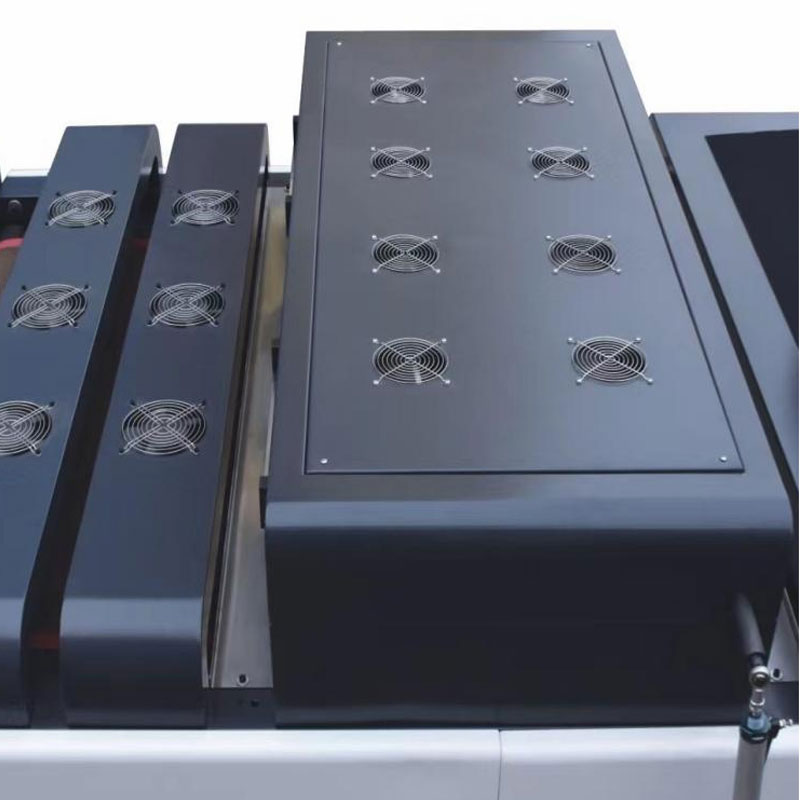

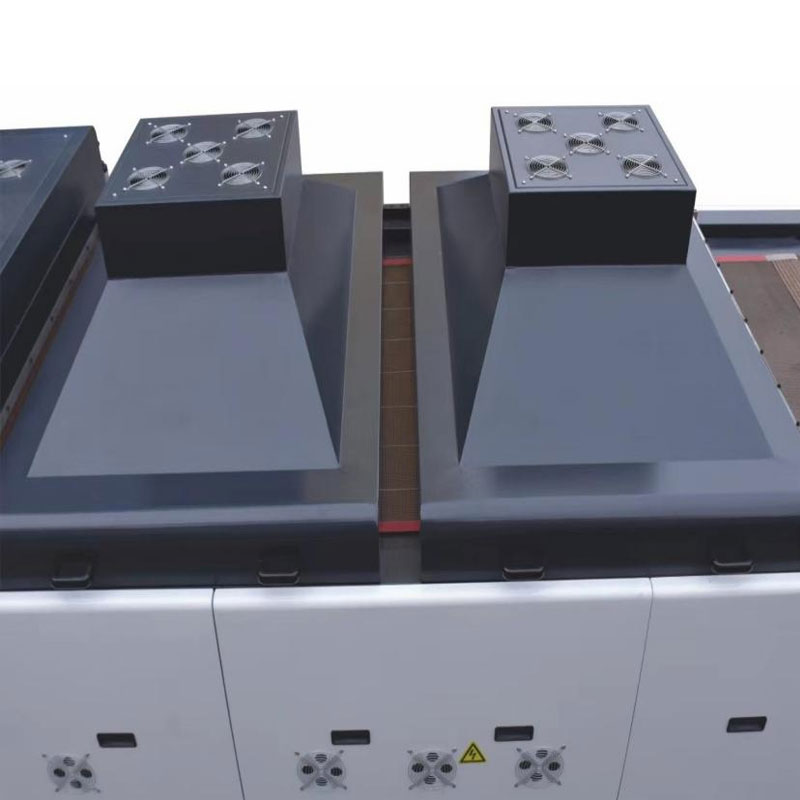

3. System utwardzania IR

Wodna suszarka na podczerwień wykorzystuje promieniowanie podczerwone, które częściowo odbija się od powierzchni powłoki, część odbija się od powierzchni powłoki, a reszta wchodzi w powłokę. Energia cieplna podnosi temperaturę powłoki, przyspieszając proces schnięcia.

(1) Może być stosowany jako płyn powlekający na bazie wody lub rozpuszczalnika do suszenia po pokryciu;
(2) Oprawa oświetleniowa IR jest wyposażona w czujnik temperatury. Gdy temperatura w skrzynce świetlnej osiągnie ustawioną wartość, temperatura będzie stała;
(3) System wentylatora chłodzącego umożliwia szybkie suszenie papieru bez sklejania się;
(4) Sprzęt do suszenia na podczerwień wykorzystuje energooszczędną metodę suszenia z obiegiem gorącego powietrza: bardziej energooszczędna;
(5) Papier jest podawany bez zębów, a powietrze jest zasysane i przyczepiane do papieru. Jest stabilny i nie przesuwa się krzywo, nie unosi się ani nie gromadzi;

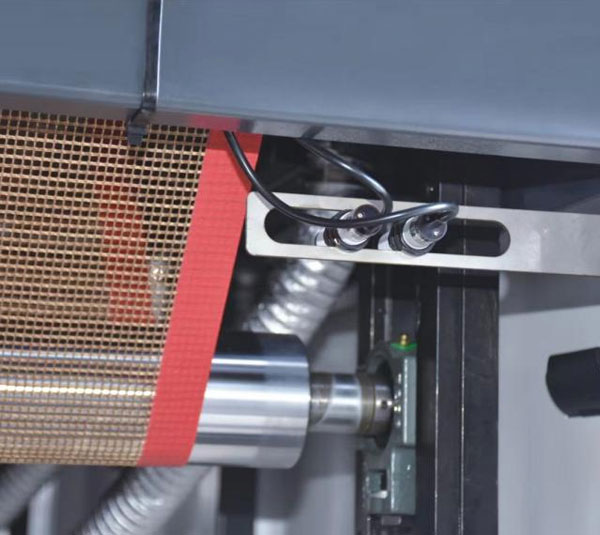

(6) Teflonowy przenośnik taśmowy: brak deformacji, brak przeciągania, ochrona przed promieniowaniem UV, mocny i trwały, a przenośnik taśmowy posiada automatyczny system korekcji odchyleń
(7) Suszenie IR składa się z 18 lamp podzielonych na 2 grupy, z automatycznym ustawieniem stałej temperatury i niezależną regulacją temperatury;
(8) Pod abażurem znajduje się drut zabezpieczający, który zapobiega unoszeniu się papieru lub zapaleniu się lampy.
(9) Przenośnik taśmowy zatrzymuje się i gaśnie samoczynnie, aby zapobiec zablokowaniu i pożarowi;
(10) System suszenia IR wykorzystuje suszenie światłem, na które wentylacja nie ma wpływu. Może skutecznie wysuszyć dolną warstwę oleju na powierzchni papieru, nie powodując rozszerzania się lub kurczenia papieru pod wpływem ciepła;

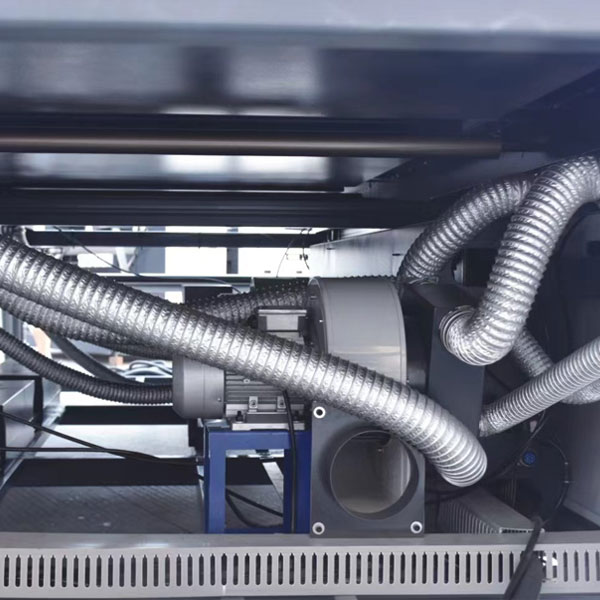

(11) Wykorzystuje chłodzenie strumieniowe, które ma zalety wysokiego ciśnienia wiatru, dużej stabilności kontroli objętości powietrza, niskiego poziomu hałasu i automatycznego działania. Jest szybszy i skuteczniejszy niż tradycyjny system wentylacji wentylatorowej;
W głównym korpusie tunelu suszącego zastosowano suszenie w podczerwieni i chłodzenie wentylatorem, co zapewnia lepszy efekt chłodzenia, oszczędza więcej energii elektrycznej i oszczędza energię.

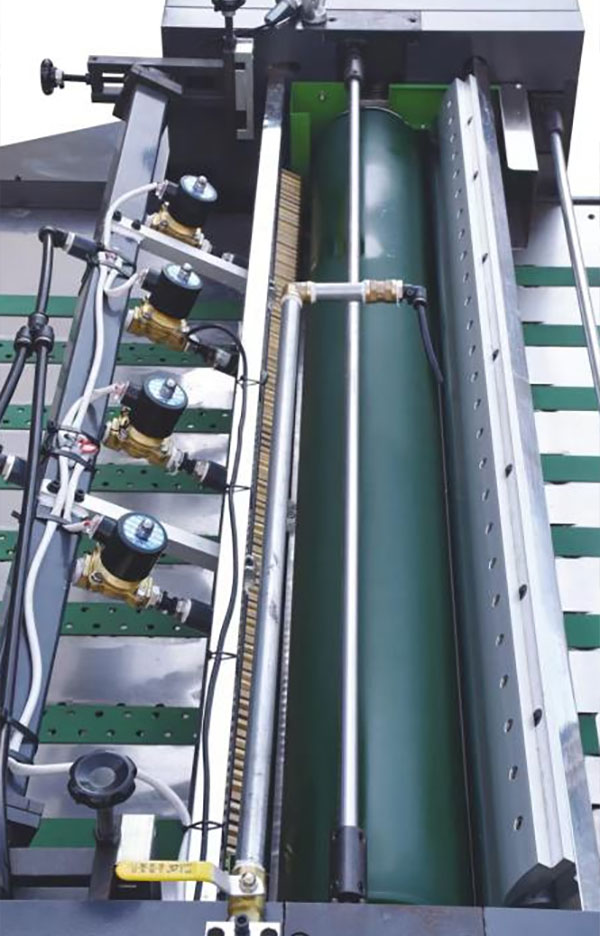

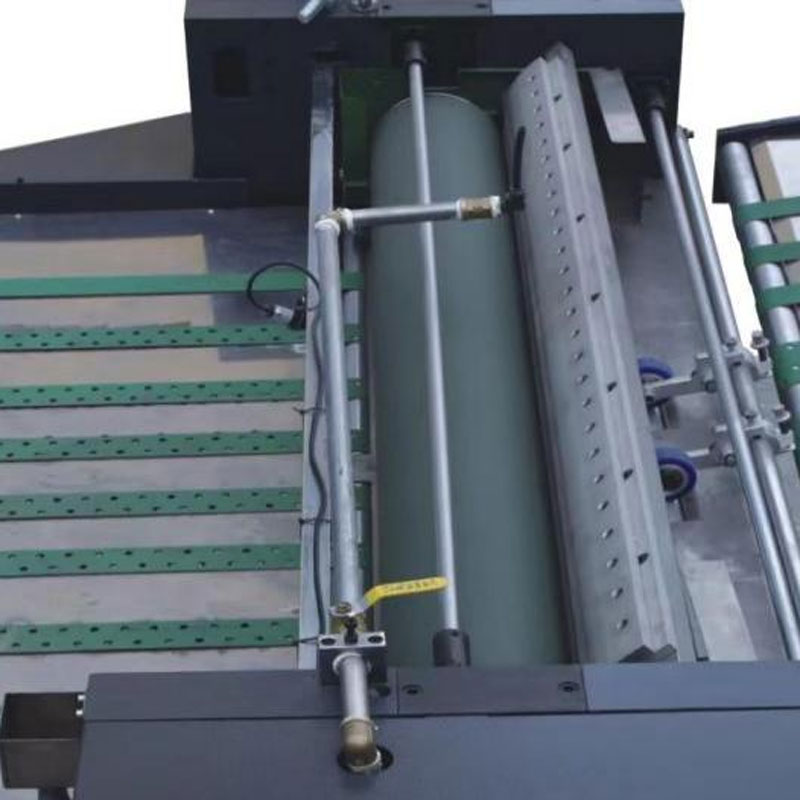

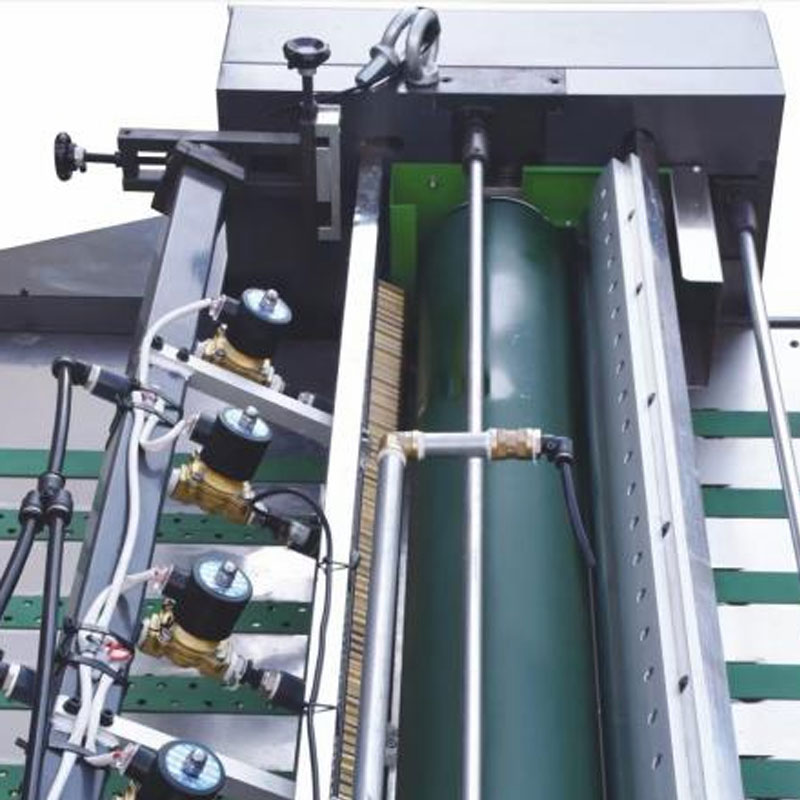

4. Powłoka olejowa (z opcjonalnym nożem powietrznym)

Maszyna nanosi na druk warstwę oleju powlekającego, następnie ją wyrównuje i suszy.

(1) Z równomiernym efektem powlekania i precyzyjną kontrolą ilości podawania, dzięki czemu papier jest gładki i błyszczący;
(2) Główna maszyna do powlekania olejem powierzchniowym, z bardzo czułym systemem noża powietrznego/sterowaniem komputerowym (opcjonalnie), odpowiednia zarówno do grubego, jak i cienkiego papieru
(3) W głównym wale zastosowano głowicę wału o średnicy 55 i wytrzymałe łożyska, które są trwałe i stabilne;
(4) System powlekania jest regulowany z jednej strony, ze wskaźnikiem ciśnienia oraz wygodną i szybką obsługą;
(5) Automatyczne monitorowanie wyłączania i systemu alarmowego automatycznego monitorowania wałka olejowego, debugowanie przy niskiej prędkości, przetwarzanie papieru i wyjście papieru
(7) Brak mocowania zębów i podawania papieru, brak przekrzywień;
(8) Urządzenie do czyszczenia wałków powlekających, dwupętlowy system doprowadzania i czyszczenia oleju, aby uniknąć zablokowania obiegu oleju, zbiornik oleju Automatyczne monitorowanie i ostrzeganie ilości oleju, materiał teflonowy w sprayu, nieklejący się, łatwy do czyszczenia;
(9) Główny układ przeniesienia napędu wykorzystuje synchroniczny napęd pasowy, podwójną konstrukcję odporną na ciśnienie, precyzję i trwałość;

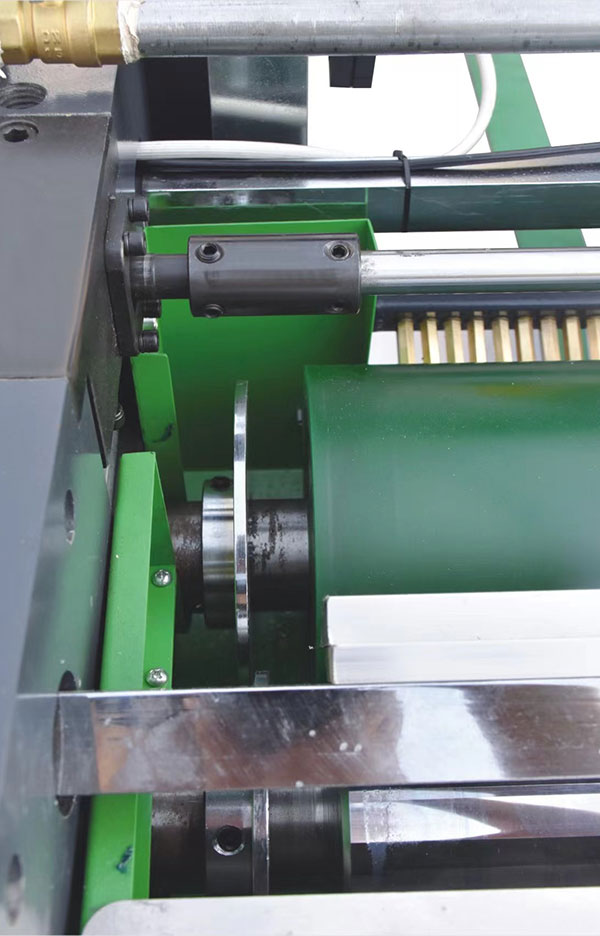

(10) W części klejącej zastosowano powłokę odwrotną z trzema rolkami, a maksymalna średnica wałka klejącego wynosi 165 mm.
(11) Klejenie jest jednolite i delikatne, co pozwala zaoszczędzić klej i koszty;
(12) Zdejmowany dolny skrobak można łatwo wyczyścić i wymienić ostrze, a także skrobać bardziej czysto

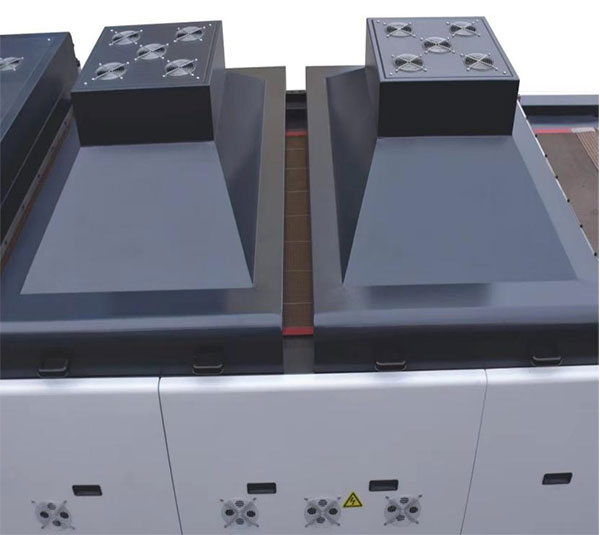

5. Suszarka UV

(1) system zasysania i powietrza zewnętrznego

(2) Część UV wykorzystuje regulowane elektroniczne źródło światła o mocy 8–12 kW, które znacznie poprawiło bezpieczeństwo w porównaniu z tradycyjnym źródłem światła napięciowego. Źródło światła może automatycznie regulować jasność wraz ze zmianą prędkości pracy maszyny, którą można zmienić w zakresie od 30% do 100%. W ten sposób średnie zużycie energii zostaje zaoszczędzone o ponad 30%.

6.Automatyczny układacz

Automatyczna maszyna do podawania papieru jest wyposażona w chłodzoną wentylatorem konstrukcję dociskającą papier, która może doskonale dostarczać papier przy dużej prędkości pracy maszyny, zapewniając dokładne dostarczanie papieru.

(1) Taśma zapewnia ciche podawanie papieru, a górna i dolna szyna dociskowa zostały zaprojektowane tak, aby zapewnić płynne i płynne podawanie papieru.

(2) Urządzenie stabilizujące papier z zasysaniem próżniowym, aby utrzymać stabilność papieru; aby uniknąć zwijania się cienkiej powłoki papieru,

(3) Stół wydawania można podnosić i opuszczać ręcznie;

（4） Urządzenia zabezpieczające górną i dolną granicę stołu wydawczego; （5） Automatyczne urządzenie opuszczające stół wydawczy oraz system zatrzymania papieru i alarmu ograniczającego dostawę;

（6） Automatyczne zliczanie skumulowanego papieru powlekającego;

(7) Automatyczne urządzenie do sortowania losowego papieru oraz zaprogramowany system sterowania i alarmu;

(8) Dzięki szybkiemu pneumatycznemu fotoelektrycznemu systemowi pobierania pojedynczych arkuszy papier jest dokładny i schludny;

Opcjonalnie: usuwanie proszku (powlekanie)
